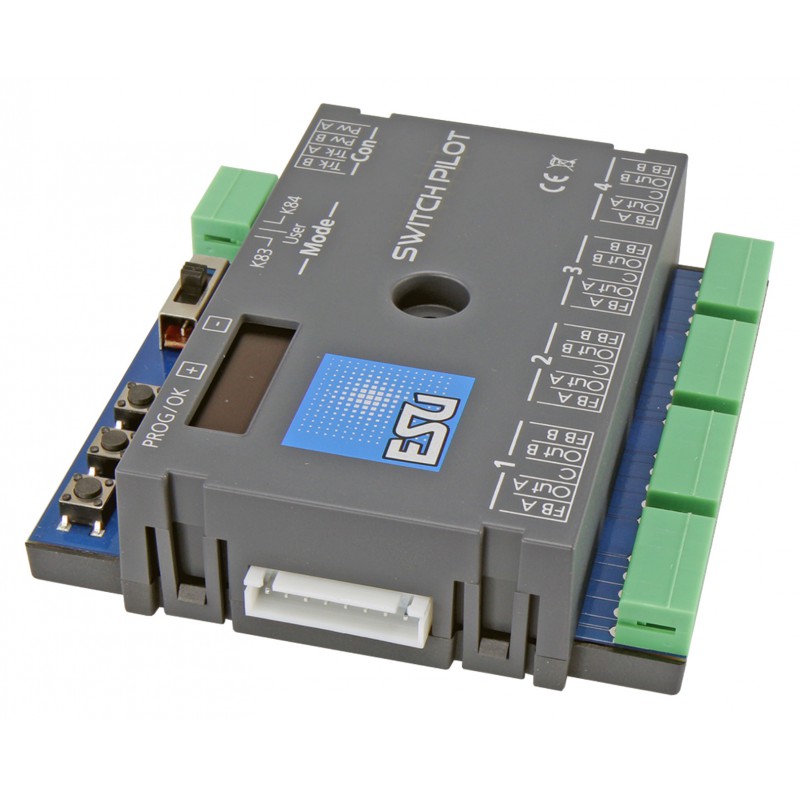

SwitchPilot 3, para acessórios. ESU 51830

Os set-top boxes SwitchPilot 3

Os descodificadores SwitchPilot 3 são otimizados para uso estático no seu modelo e podem comutar motores desviadores convencionais de bobina dupla, sinais luminosos, destacadores magnéticos, lâmpadas ou outros consumidores estáticos. Para facilitar a configuração frequentemente incómoda dos descodificadores magnéticos de items, o SwitchPilot 3 apresenta um conceito inovador de funcionamento composto por um ecrã OLED iluminado de 4 linhas e três botões de entrada.

Modos

O SwitchPilot 3 é multiprotocolo e pode ser usado com estações de controlo compatíveis com Motoro® MÄRKLIN la (® por exemplo, 6021, Central® Station ou Mobile Station®), bem como com painéis de controlo compatíveis com DCC. A configuração pode ser feita tanto na faixa principal como na faixa de programação. Graças ao RailCom®, também é possível ler CVs.

Como funciona

O SwitchPilot 3 pode ser alimentado diretamente pelo sistema digital ou por uma fonte externa de tensão de corrente contínua ou alternada. Tem um total de 8 saídas de transístores, agrupadas em 4 pares de saída de 1 a 4. Cada par de saída contém duas saídas (OutA e OutB) e pode ser configurado individualmente de acordo com o caso de uso desejado: No modo de pulso, a saída é ativada assim que um comando de comutação é recebido. O facto de a saída se desligar automaticamente após o tempo armazenado no decodificador impedir que as bobinas do motor queimen. Em modo momentâneo (compatível com K83), a saída mantém-se ativa enquanto o botão for pressionado e mantido no painel de controlo. Este modo é adequado para motores de interruptor de giro com interruptores de limitação ou para desacopladores. Em operação contínua bistábil (compatível com k84), as duas saídas são ativadas e desativadas: Pressionar o primeiro botão (vermelho) ativa a saída Out A. Este permanece ativo até que o botão atribuído (verde) seja pressionado, o que ativa a saída Out B do mesmo grupo. A saída A e a saída B comportam-se como um interruptor de interruptor. No modo de intermitência alternada, a saída Out A e a Out B emitem o flash a uma frequência ajustável. O indicador de mudança começa com o comando verde e termina com o comando vermelho. Opcionalmente, a saída pode também ser progressivamente atenuada (o chamado efeito de zoom para simulação de lâmpada incandescente). Com o interruptor de modo, podes alternar todos os pares de saída para modos k83 ou k84 globalmente e rapidamente, independentemente das tuas definições individuais.

Feedback

Como o SwitchPilot 3 é compatível® com RailCom, todas as definições podem ser lidas e modificadas diretamente uma vez instaladas. Em combinação com um painel de controlo ECoS como parceiro ideal, o SwitchPilot 3 pode registar e mostrar a posição real do bypass se forem usados motores prontos a usar. Desta forma, pode sempre ter a certeza de que o bypass foi alterado corretamente.

Configurações

O SwitchPilot 3 pode ser ajustado de forma flexível no percurso de programação ou na via principal via POM (Programming on Main), e também permite a leitura via RailCom®. Se preferires, podes aprender as instruções diretamente usando um botão de programa. No entanto, a forma mais fácil é usar o ecrã OLED integrado e os três botões: todas as definições podem ser verificadas e alteradas diretamente no set-top box, sem necessidade de usar o centro de controlo. É mesmo simples. Para atualizações de firmware, pode ser usado o ESU LokProgrammer.

Proteção

Tal como nos nossos descodificadores de locomotivas, as saídas do SwitchPilot 3 estão amplamente protegidas contra sobrecargas. Queremos que desfrute do seu set-top box o máximo de tempo possível.
