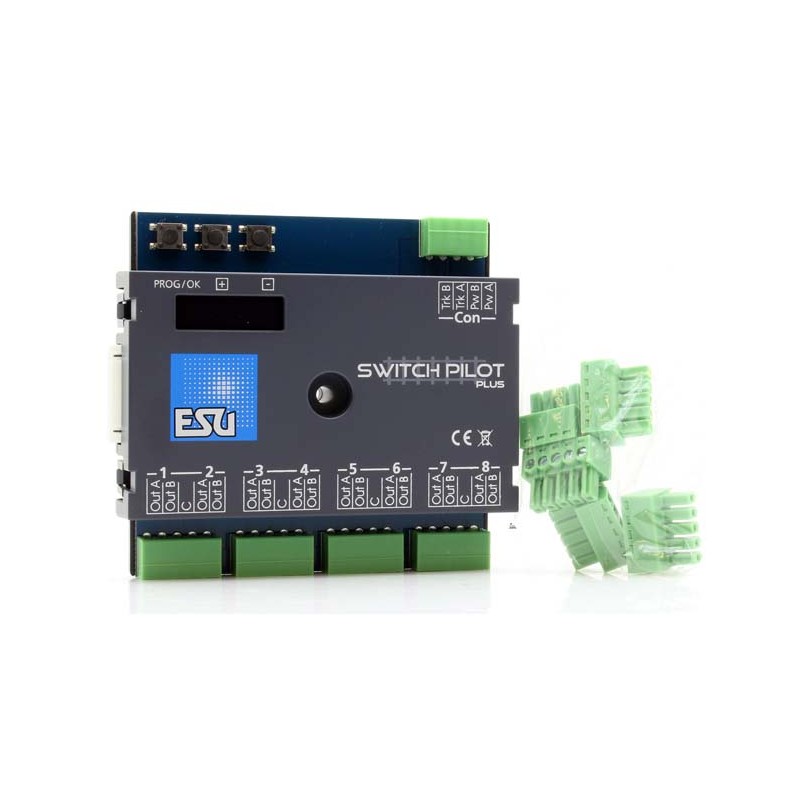

SwitchPilot 3 Plus, pour 8 accessoires. ESU 51831

Le nouveau SwitchPilot 3 Plus permet le contrôle de tous types de systèmes (DCC et Motorola) des accessoires d’un modèle ferroviaire : aiguillages, signalisation, éclairage, etc.

Il dispose d’un total de 16 sorties, qui sont regroupées en 8 paires de sorties.

Chaque paire de sorties contient deux sorties (OutA et OutB) et peut être configurée individuellement pour l’application souhaitée.

• Mode impulsion, la sortie est activée dès qu’une commande de commutation est reçue. Comme la sortie est automatiquement coupée dès que le temps stocké dans le décodeur est atteint, les accessoires de type solénoïde ne brûlent pas (par exemple sur les interrupteurs motorisés sans fins de course).
• Fonctionnement momentané (compatible K83), la sortie reste active tant que le bouton du panneau de commande est enfoncé. Ce mode de fonctionnement convient aux moteurs avec interrupteurs de fin de course ou au découplage des voies.
• Fonctionnement continu bistable (compatible K84), les deux sorties s’allument et s’éteignent alternativement : Lorsque le premier bouton (rouge par exemple) du panneau de commande est enfoncé, la sortie Out A est activée et reste active jusqu’à ce que la sortie B du même bouton (verte par exemple) soit enfoncée. Les groupes de sorties Out A et Out B se comportent comme un interrupteur à bascule.
• En mode clignotant alterné, les sorties Out A et Out B d’une paire de sorties s’allument alternativement avec une fréquence de clignotement réglable. Le clignotant alternatif s’allume avec la commande « Droit/Vert » du bouton attribué et s’arrête à nouveau avec la commande « Branche/Rouge ».
