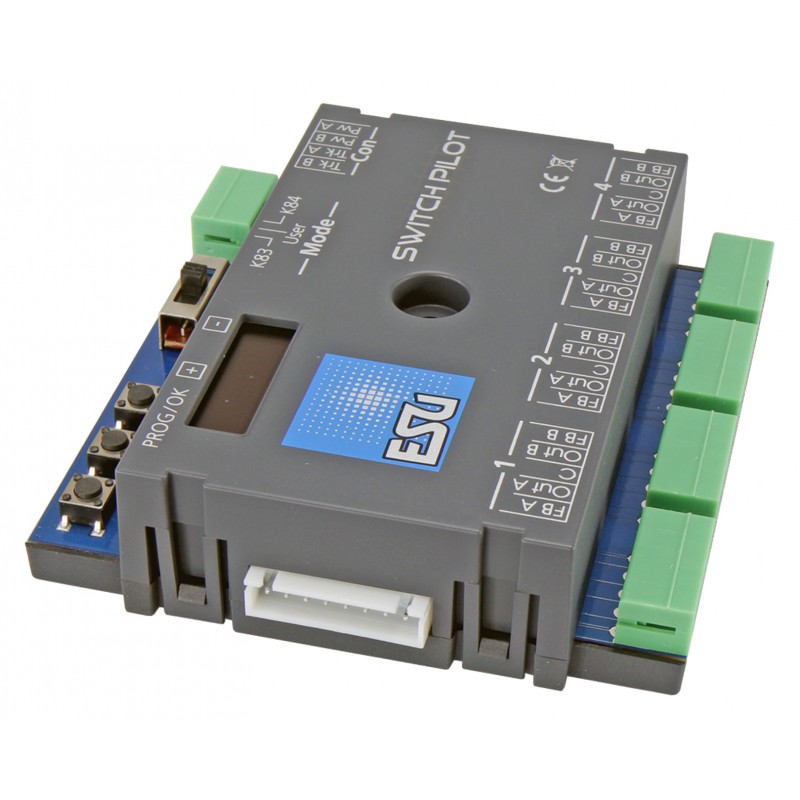

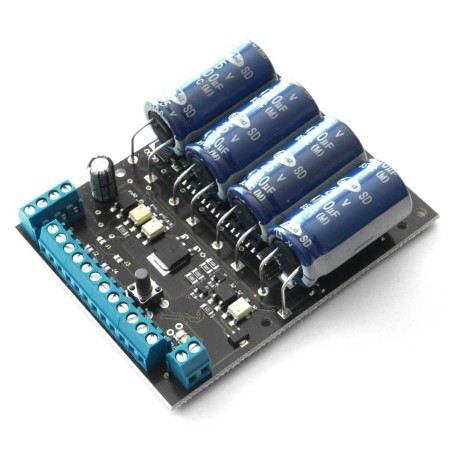

SwitchPilot 3, pour les accessoires. ESU 51830

Les décodeurs SwitchPilot 3

Les décodeurs SwitchPilot 3 sont optimisés pour une utilisation statique dans votre modèle et peuvent commuter des moteurs dériveurs à double bobinage conventionnels, des signaux lumineux, des détacheurs magnétiques, des ampoules ou d’autres consommateurs statiques. Afin de faciliter la configuration souvent encombrante des décodeurs magnétiques d’objets, le SwitchPilot 3 propose un concept de fonctionnement innovant composé d’un écran OLED illuminé à 4 lignes et de trois boutons d’entrée.

Modes

Le SwitchPilot 3 est multi-protocole et peut être utilisé avec des stations de contrôle compatibles Motorola® MÄRKLIN® (par exemple 6021, Central® Station ou Mobile Station®) ainsi qu’avec des panneaux de contrôle compatibles DCC. La configuration peut être effectuée à la fois sur la piste principale et la piste de programmation. Grâce à RailCom®, il est également possible de lire des CV.

Comment ça fonctionne

Le SwitchPilot 3 peut être alimenté directement depuis le système numérique ou par une source externe de tension courant continu ou alternatif. Il possède un total de 8 sorties de transistors, regroupées en 4 paires de sorties de 1 à 4. Chaque paire de sortie contient deux sorties (OutA et OutB) et peut être configurée individuellement selon le cas d’usage souhaité : en mode impulsion, la sortie est activée dès qu’une commande de commutation est reçue. Le fait que la sortie s’éteigne automatiquement après le temps stocké dans le décodeur empêche les bobines moteur de brûler. En mode momentané (compatible K83), la sortie reste active tant que le bouton est pressé et maintenu sur le panneau de contrôle. Ce mode convient aux moteurs à interrupteurs tournants avec interrupteurs de fin de course ou pour les découpleurs. En fonctionnement continu bistable (conforme à k84), les deux sorties sont activées et désactivées : appuyer sur le premier bouton (rouge) active la sortie Out A. Celle-ci reste active jusqu’à ce que le bouton assigné (vert) soit pressé, ce qui active la sortie Out B du même groupe. Out A et Out B se comportent comme un interrupteur d’interrupteur. En mode clignotement alterné, les sorties Out A et Out B produisent le clignotement à une fréquence réglable. L’indicateur de changement commence par la commande verte et s’arrête par la commande rouge. En option, la sortie peut aussi être progressivement atténuée (l’effet de zoom pour la simulation de lampe à incandescence). Avec le commutateur de mode, vous pouvez passer toutes les paires de sortie vers les modes k83 ou k84 globalement et rapidement, quels que soient vos réglages individuels.

Retour d’information

Comme le SwitchPilot 3 est compatible® RailCom, tous les réglages peuvent être lus et modifiés directement une fois installés. En combinaison avec un panneau de contrôle ECoS comme partenaire idéal, le SwitchPilot 3 peut enregistrer et afficher la position réelle du dérivation si des moteurs prêts à l’emploi sont utilisés. De cette façon, vous pouvez toujours être sûr que le contournement a été correctement modifié.

Décors

Le SwitchPilot 3 peut être ajusté de manière flexible sur le chemin de programmation ou sur la voie principale via POM (Programming on Main), et permet également la lecture via RailCom®. Si vous préférez, vous pouvez apprendre les instructions directement en utilisant un bouton programme. Cependant, la solution la plus simple est d’utiliser l’écran OLED intégré et les trois boutons : tous les réglages peuvent être vérifiés et modifiés directement sur le décodeur sans avoir besoin d’utiliser le centre de contrôle. C’est vraiment simple. Pour les mises à jour du firmware, le ESU LokProgrammer peut être utilisé.

Protection

Comme pour nos décodeurs de locomotive, les sorties du SwitchPilot 3 sont largement protégées contre la surcharge. Nous voulons que vous profitiez de votre décodeur aussi longtemps que possible.
