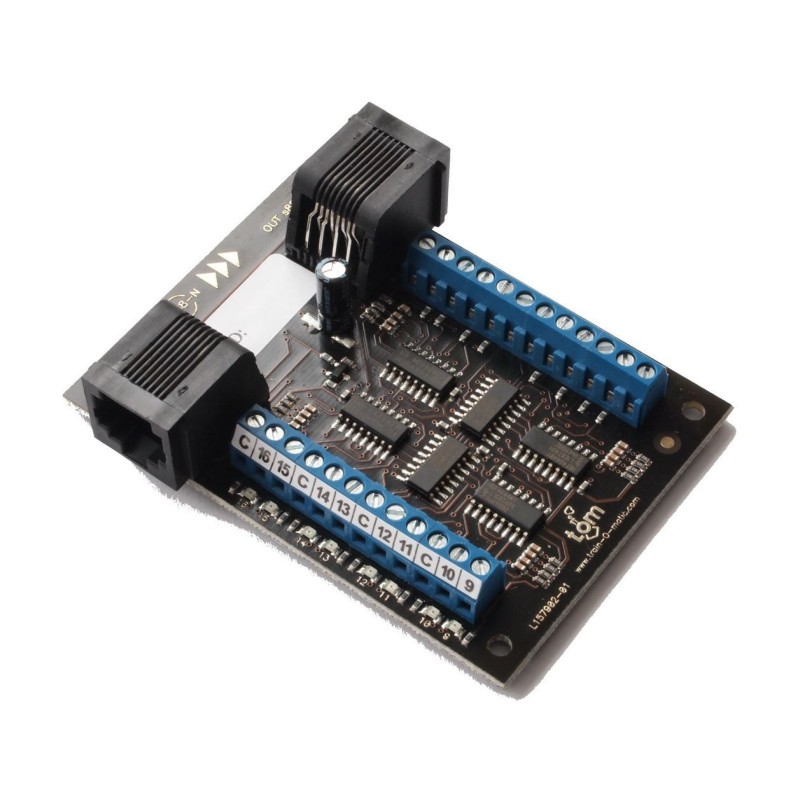

Rétromodule S88. Train-O-Matic 02060201

Le module S88N permet de transmettre l’état de 16 entrées numériques au panneau de contrôle numérique ou à l’interface PC. Ces modules peuvent être enchaînés ensemble en un nombre allant de 8 à 16 unités (128 à 256 entrées), selon le type de panneau de contrôle numérique ou d’interface utilisé. Chaque entrée est équipée d’une LED de commande qui surveille l’état logique de l’entrée : la LED allumée indique qu’il existe un contact électriquement fermé entre l’entrée et la borne commune (« C ») ; la LED éteinte indique une entrée inactive (contact ouvert). La surveillance ne fonctionne que lorsque le module est connecté au bus S88N.

La connexion RJ45 permet l’utilisation de câbles de brassage standards.

Caractéristiques clés :

• Compatibilité avec les panneaux de contrôle numériques et interfaces du S88N
• L’état de l’entrée est indiqué par des LED de contrôle
• Installation facile grâce à 4 trous de montage
• Comprend : 1 module S88N, 4 vis et 4 entretoises en plastique

Informations techniques :

• Nombre de participations : 16
• Tension d’alimentation : 5–12 V DC via un connecteur S88N
• Consommation au repos : < 5 mA
• Connecteurs et types de câbles : prises RJ45, câble CAT5
• Dimensions : 65 × 78 × 20 mm (largeur × longueur × hauteur)
• Poids : 35 g
