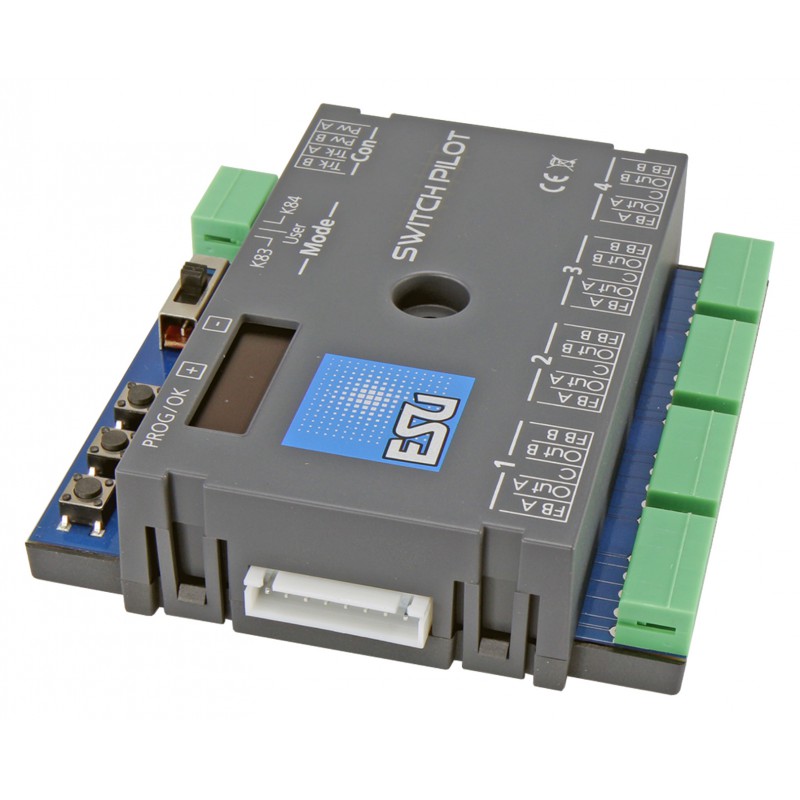

SwitchPilot 3, para accesorios. ESU 51830

Los decodificadores SwitchPilot 3

Los decodificadores SwitchPilot 3 están optimizados para el uso estático en su maqueta y pueden conmutar motores de desvío convencionales de doble bobina, señales luminosas, desenganchadores magnéticos, bombillas u otros consumidores estáticos. Con el fin de facilitar la configuración de los decodificadores de artículos magnéticos, que a menudo resulta farragosa, el SwitchPilot 3 cuenta con un concepto de manejo innovador que consiste en una pantalla OLED iluminada de 4 líneas y tres botones de entrada.

Modos

El SwitchPilot 3 es multiprotocolo y puede utilizarse con estaciones de mando compatibles con el sistema Märklin® Motorola® (por ejemplo, 6021, Central Station® o Mobile Station®), así como con centrales compatibles con DCC. La configuración puede realizarse tanto en la vía principal como en la vía de programación. Gracias a RailCom®, también es posible leer las CV.

Funcionamiento

El SwitchPilot 3 puede alimentarse directamente desde el sistema digital o desde una fuente de tensión externa de corriente continua o alterna. Dispone de un total de 8 salidas de transistor, que se agrupan en 4 pares de salida del 1 al 4. Cada par de salidas contiene dos salidas (OutA y OutB) y puede configurarse individualmente según el caso de uso deseado: En el modo de impulso, la salida se activa en cuanto se recibe un comando de conmutación. El hecho de que la salida se apague automáticamente una vez transcurrido el tiempo almacenado en el decodificador evita que se quemen las bobinas de los motores. En el modo momentáneo (compatible con K83), la salida permanece activa mientras se mantenga pulsado el botón en la central. Este modo es adecuado para motores de desvío con final de carrera o para desenganchadores. En el funcionamiento continuo biestable (compatible con k84), las dos salidas se activan y desactivan: Al pulsar el primer botón (rojo), se activa la salida Out A. Esta permanece activa hasta que se pulsa el botón asignado (verde), que activa la salida Out B del mismo grupo. Out A y Out B se comportan como un interruptor de cambio. En el modo de parpadeo alterno, las salidas Out A y Out B parpadean con una frecuencia ajustable. El indicador de cambio se inicia con el comando verde y se detiene con el comando rojo. Opcionalmente, la salida también se puede atenuar progresivamente (el llamado efecto zoom para la simulación de lámparas incandescentes). Con el interruptor de modo, puede cambiar todos los pares de salidas a los modos k83 o k84 de forma global y rápida, independientemente de su configuración individual.

Retroalimentación

Dado que el SwitchPilot 3 es compatible con RailCom®, todos los ajustes se pueden leer y modificar directamente una vez instalado. En combinación con una central ECoS como socio ideal, el SwitchPilot 3 puede registrar y mostrar la posición real del desvío si se utilizan motores preparados para ello. De esta forma, siempre tendrá la certeza de que el desvío ha cambiado correctamente.

Configuración

El SwitchPilot 3 se puede ajustar de forma flexible en la vía de programación o en la vía principal mediante POM (Programming on Main), y también permite la lectura a través de RailCom®. Si lo prefiere, puede aprender las direcciones directamente mediante un botón de programación. No obstante, la forma más sencilla es utilizar la pantalla OLED integrada y los tres botones: todos los ajustes se pueden comprobar y cambiar directamente en el decodificador sin necesidad de utilizar la central de mando. Es realmente sencillo. Para actualizaciones de firmware, se puede utilizar el ESU LokProgrammer.

Protección

Al igual que con nuestros decodificadores de locomotoras, las salidas del SwitchPilot 3 están ampliamente protegidas contra sobrecargas. Queremos que disfrute de su decodificador durante el mayor tiempo posible.
