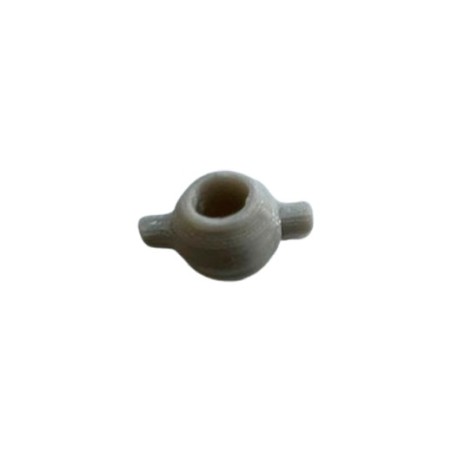

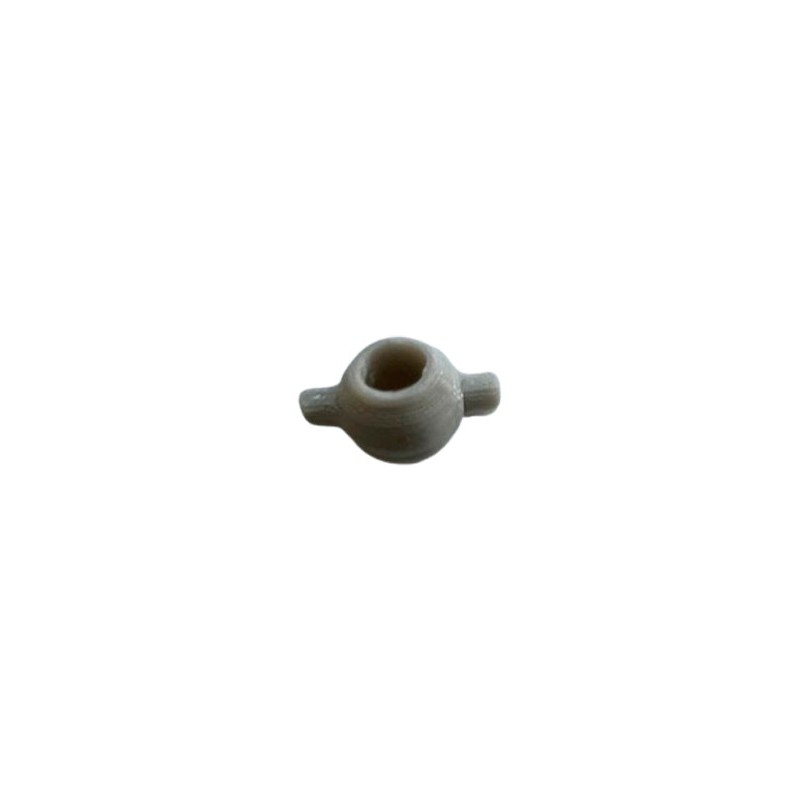

Gimbal Ball. ETM Gen/01

Kardankugel zum Ersetzen in Modellen mit Problemen.

Seine Maße sind für verschiedene Modelle geeignet*:

• Lokomotiven 269/279 von ELECTROTREN
• Lokomotiven 319 von ROCO

* Siehe Hinweis in Schritt 4 unten.

Aus 3D-gedrucktem Kunststoff gefertigt.

Wie man den Gimbalball benutzt

Das empfohlene Installationsverfahren ist wie folgt:

1. Öffnen Sie den Schneckendeckel und entfernen Sie die Schnecken-Kardan-Baugruppe.

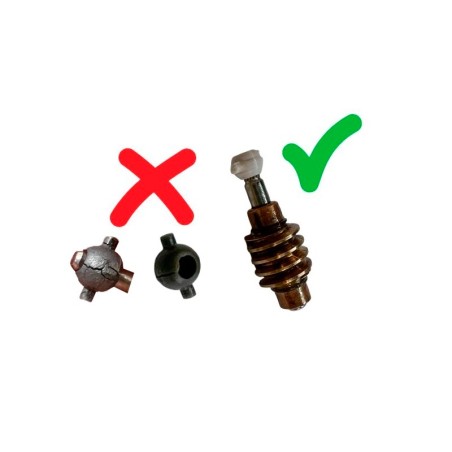

2. Entfernen Sie die beschädigte Kugel und reinigen Sie die Schneckenwelle mit Alkohol.
3. Achte darauf, dass die Lager gut geschmiert sind und die Mechanik richtig funktioniert.
4. Gehen Sie über das Loch der neuen Gimbal-Kugel bis zum Durchmesser des Schafts (bei der 319 Zoll ROCO sind es meist 1,9 mm und beim 269 Zoll ELECTROTREN 2,0 mm).
   Es ist wichtig, einen Bohrer mit dem angegebenen Durchmesser zu haben.
5. Führe die neue Gimbalkugel in den Schaft ein und bringe sie in die richtige Position.
