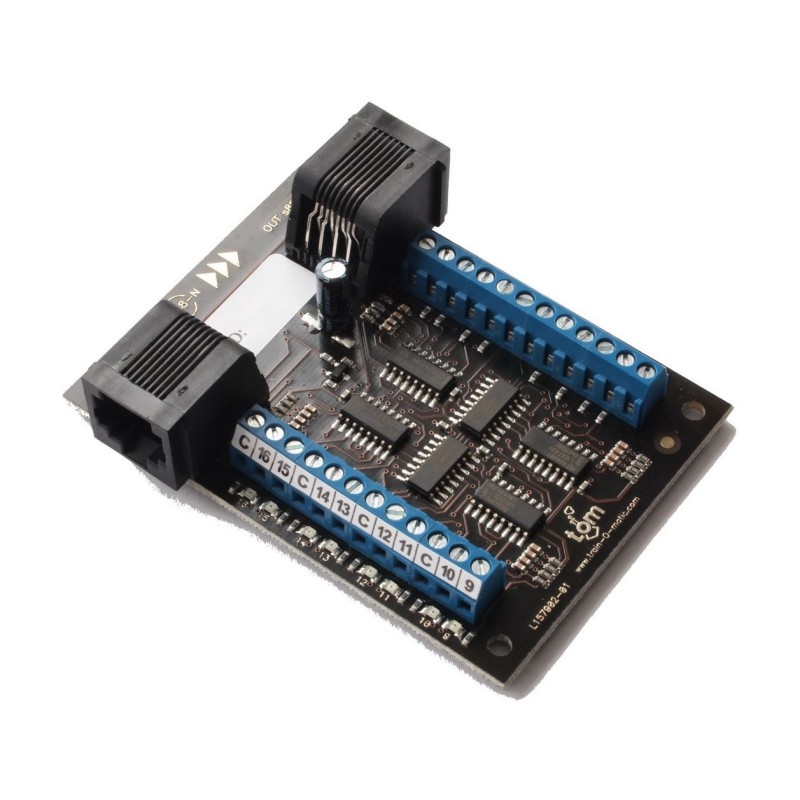

S88-Retromodul. Train-O-Matic 02060201

Das S88N-Modul ermöglicht es, den Status von 16 digitalen Eingängen an das digitale Bedienfeld oder die PC-Schnittstelle zu übertragen. Diese Module können je nach Typ des verwendeten digitalen Bedienfelds oder der Schnittstelle in einer Anzahl von 8 bis 16 Eingängen (128–256 Eingänge) miteinander verkettet werden. Jeder Eingang ist mit einer Steuer-LED ausgestattet, die den Logikstatus des Eingangs überwacht: Die leuchtende LED zeigt an, dass zwischen Eingang und gemeinsamer Klemme ein elektrisch geschlossener Kontakt ("C") besteht; die LED aus signalisiert einen inaktiven Eingang (offener Kontakt). Das Monitoring funktioniert nur, wenn das Modul mit dem S88N-Bus verbunden ist.

Die RJ45-Verbindung ermöglicht die Verwendung von Standard-Patchkabeln.

Wichtige Merkmale:

• Kompatibilität mit digitalen Bedientafeln und Schnittstellen des S88N
• Eingangsstatus wird durch SteuerLEDs angezeigt
• Einfache Installation dank 4 Befestigungslöchern
• Enthält: 1 S88N-Modul, 4 Schrauben und 4 Kunststoffabstandsabständer

Technische Informationen:

• Anzahl der Beiträge: 16
• Versorgungsspannung: 5–12 V Gleichstrom über S88N-Stecker
• Nutzlosverbrauch: < 5 mA
• Steckverbinder und Kabeltypen: RJ45-Buchsen, CAT5-Kabel
• Maße: 65 × 78 × 20 mm (Breite × Länge × Höhe)
• Gewicht: 35 g
