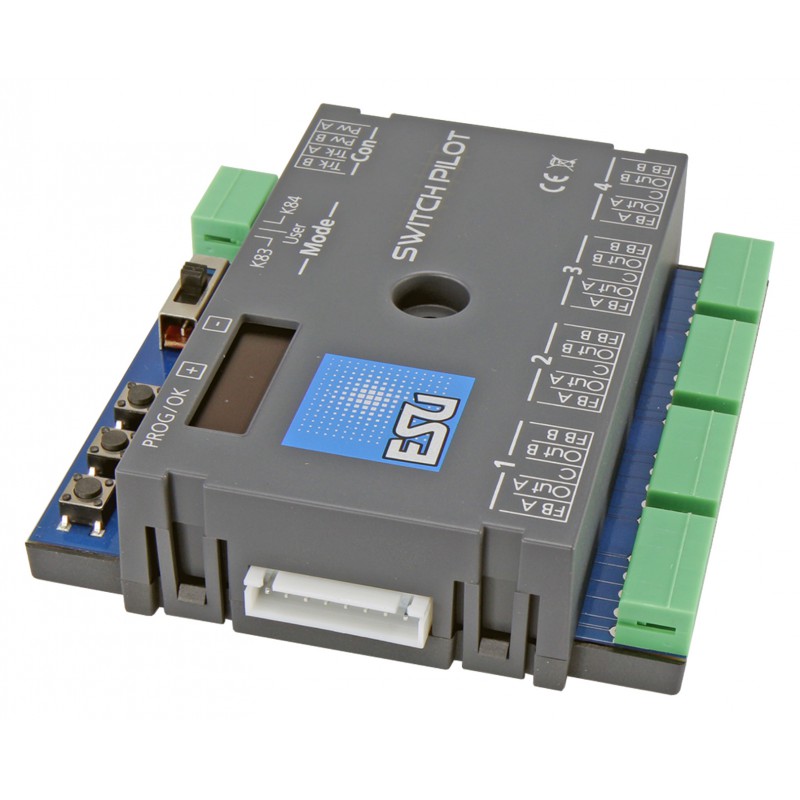

SwitchPilot 3, für Zubehör. ESU 51830

Die SwitchPilot 3 Set-Top-Boxen

SwitchPilot 3 Decoder sind für den statischen Einsatz in Ihrem Modell optimiert und können herkömmliche Dual-Coil-Divertermotoren, Lichtsignale, magnetische Ablöser, Glühbirnen oder andere statische Verbraucher schalten. Um die oft umständliche Konfiguration magnetischer Decoder zu erleichtern, verfügt der SwitchPilot 3 über ein innovatives Betriebskonzept mit einem 4-zeilig beleuchteten OLED-Display und drei Eingangstasten.

Modi

Der SwitchPilot 3 ist Multiprotokoll und kann mit Motorola® MÄRKLIN® kompatiblen Steuerstationen (z. B. 6021, Zentralstation® oder Mobilstation®) sowie DCC-kompatiblen Bedientafeln verwendet werden. Die Konfiguration kann sowohl auf der Hauptspur als auch auf der Programmierung erfolgen. Dank RailCom® ist es auch möglich, Lebensläufe zu lesen.

Wie es funktioniert

Der SwitchPilot 3 kann direkt vom digitalen System oder von einer externen Gleichstrom- oder Wechselstromquelle mit Strom versorgt werden. Er verfügt über insgesamt 8 Transistorausgänge, die in 4 Ausgangspaare von 1 bis 4 gruppiert sind. Jedes Ausgangspaar enthält zwei Ausgänge (OutA und OutB) und kann individuell je nach gewünschtem Anwendungsfall konfiguriert werden: Im Pulsmodus wird der Ausgang aktiviert, sobald ein Schaltbefehl empfangen wird. Die Tatsache, dass der Ausgang sich nach Ablauf der im Set-Top-Box gespeicherten Zeit automatisch abschaltet, verhindert, dass die Motorspulen verbrennen. Im Momentarmodus (K83-kompatibel) bleibt der Ausgang aktiv, solange der Knopf auf dem Bedienfeld gedrückt und gedrückt gehalten wird. Dieser Modus eignet sich für Drehschaltermotoren mit Endschaltern oder für Entkupplungen. Im bistabilen kontinuierlichen Betrieb (k84-konform) werden die beiden Ausgänge aktiviert und deaktiviert: Das Drücken der ersten Taste (rot) aktiviert den Ausgang A. Dieser bleibt aktiv, bis die zugewiesene Taste (grün) gedrückt wird, wodurch der Ausgang B derselben Gruppe aktiviert wird. Out A und Out B verhalten sich wie ein Schalter. Im wechselnden Blinkmodus geben Out A und Out B Blitze mit einer einstellbaren Frequenz aus. Die Schaltanzeige beginnt mit dem grünen Befehl und endet mit dem roten Befehl. Optional kann der Ausgang auch schrittweise gedimmt werden (der sogenannte Zoom-Effekt bei der Glühlampensimulation). Mit dem Modusschalter kannst du alle Ausgangspaare global und schnell auf k83- oder k84-Modi umstellen, unabhängig von deinen individuellen Einstellungen.

Rückmeldungen

Da der SwitchPilot 3 RailCom-kompatibel® ist, können alle Einstellungen direkt nach der Installation gelesen und geändert werden. In Kombination mit einem ECoS-Bedienfeld als idealer Partner kann der SwitchPilot 3 die tatsächliche Position des Bypasss aufzeichnen und anzeigen, wenn fertige Motoren verwendet werden. So können Sie immer sicher sein, dass die Umgehung korrekt geändert wurde.

Einstellungen

Der SwitchPilot 3 kann flexibel auf dem Programmierungspfad oder auf dem Hauptgleis per POM (Programmierung on Main) eingestellt werden und ermöglicht auch das Lesen über RailCom®. Wenn du möchtest, kannst du die Anweisungen direkt mit einem Programm-Button lernen. Am einfachsten ist es jedoch, das integrierte OLED-Display und die drei Tasten zu verwenden: Alle Einstellungen können direkt auf der Set-Top-Box aktiviert und geändert werden, ohne das Kontrollzentrum zu benutzen. Es ist wirklich einfach. Für Firmware-Updates kann der LokProgrammer- ESU verwendet werden.

Schutz

Wie bei unseren Lokomotivdecodern sind auch die Ausgänge des SwitchPilot 3 umfassend vor Überlastung geschützt. Wir möchten, dass Sie Ihre Set-Top-Box so lange wie möglich genießen.
